气动阀,蝶阀的主要分类及密封原理

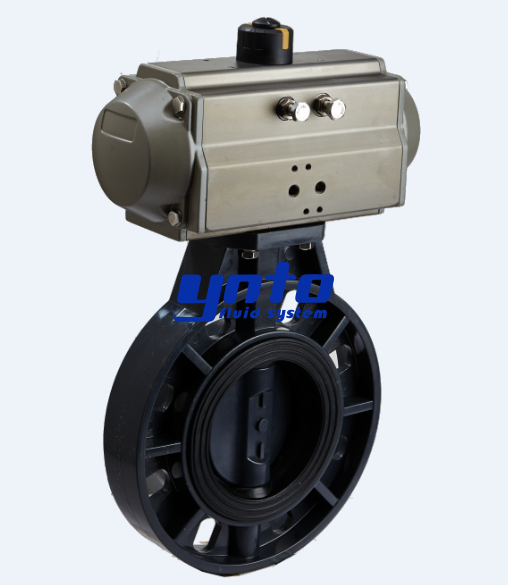

    广东气动蝶阀按密封方式主要分为单偏心、双偏心、三偏心和变偏心密封气动蝶阀。三种蝶阀的密封形式不同。介绍了双偏心、三偏心和变偏心气动蝶阀的密封原理和特点：

1、双偏心密封气动盘阀：在单偏心广东气动蝶阀的基础上，由于蝶板的旋转中心（阀轴的中心）和阀体的中心线偏移了尺寸B，所以蝶板的密封面将离开阀的密封面。在开启过程中，阀座比单偏心密封蝶阀更快。当蝶板旋转到8-12度时，蝶板的密封面与阀座密封完全分离。当完全打开时，在两个密封表面之间形成较大的间隙y。这种气动阀的设计，大大降低了两个密封面之间的机械磨损和拥挤变形，提高了蝶阀的密封性能。
2、三偏心密封气动圆盘阀：由于阀座的中心线和阀体的中心线在双偏心蝶阀的基础上形成一个β角偏移，因此在开启瞬间，蝶板的密封面与阀座密封面立即分离，并与阀座接触并紧固。在关闭时刻处于密封面。当完全打开时，两个密封面之间的间隙y与双偏心密封蝶阀的间隙y相同。这种蝶阀的设计完全消除了密封面之间的机械磨损和磨损，大大提高了蝶阀的密封性能和使用寿命。
3、变偏心密封气动圆盘阀：带气动阀板的气动轴为三级轴结构。三级轴杆的两段是同心的，而中心段的轴线的中心线偏离两端的轴线。蝶板安装在中间轴段。这种偏心结构使得当蝶板旋转时，蝶板在全开位置是双偏心，在闭合位置是单偏心。由于偏心轴，当关闭时，蝶板移动一段距离进入阀座的密封锥。蝶板与阀座密封面匹配，密封性能可靠。

    由于蝶板的旋转中心(即阀轴的中心)与气动蝶阀的两个密封面之间存在间隙，在蝶阀的开闭过程中，两个密封面之间的相对机械磨损和挤压大大减少，从而保证了气动蝶阀的安全。蝶阀的密封。
