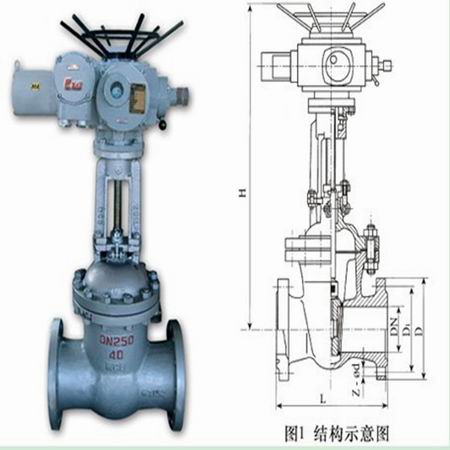

电动阀门都有哪些结构

阀门是流体输送系统中的重要控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自动控制系统中所用到的各种阀门，比如：气动阀门、电动阀门，其品种和规格也相当繁多。阀门可用于控制空气、水、蒸汽、各类腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

电动阀门装置是实现阀门程控、自控和遥控不可缺少的设备，其运动过程可由行程、转矩或轴向推力的大小来控制。由于电动阀门装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置，因此，正确选择电动阀门装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常，正确选择电动阀门装置的依据如下：

操作力矩操作力矩是选择电动阀门装置的最主要参数，电动装置输出力矩应为阀门操作最大力矩的1.2～1.5倍。　　

操作推力电动阀门装置的主机结构有两种：一种是不配置推力盘，直接输出力矩；另一种是配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。　　

输出轴转动圈数电动阀门装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，要按M＝H／ZS计算(M为电动装置应满足的总转动圈数，H为阀门开启高度，S为阀杆传动螺纹螺距，Z为阀杆螺纹头数)。

阀杆直径对多回转类明杆阀门，如果电动装置允许通过的最大阀杆直径不能通过所配阀门的阀杆，便不能组装成电动阀门。因此，电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。　　

输出转速阀门的启闭速度若过快，易产生水击现象。因此，应根据不同使用条件，选择恰当的启闭速度。
