电动球阀种类有哪些？远通工业来告诉你

作者 : 远通工业 / 来源 : 远通工业 / 浏览 : - / 发布时间 : 2018-10-09 09:42:31

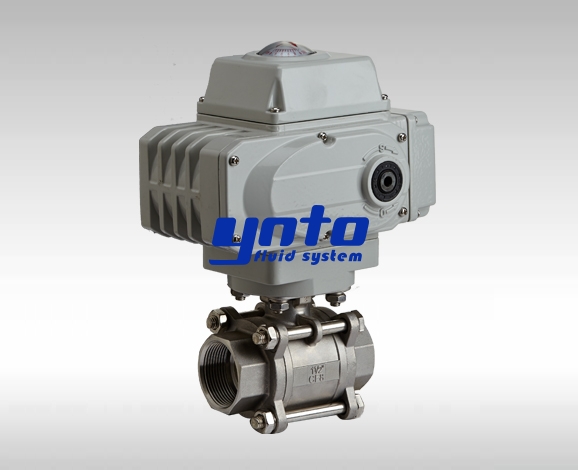

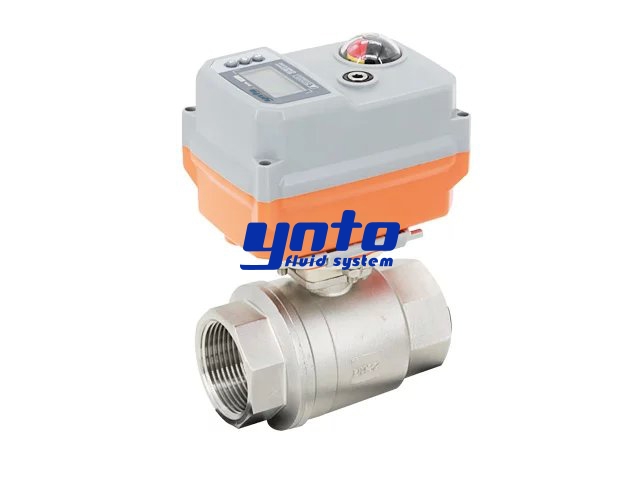

首先简单说明一下：电动球阀由电动执行器和球阀组成，构成电动球阀。
它是一种用于工业自动化过程控制的管路压力元件。它通常用于管道介质的远程控制。电动球阀标准GB/T21465-2008“阀门术语”定义为：由阀杆驱动并绕阀杆轴线旋转的开闭部件（球体）。它主要用于切断或连接管路中的介质，也可用来调节和控制流体。硬密封V形球阀在V形球心与堆焊碳化物金属阀座之间具有很强的剪切力。特别适用于含纤维和细小固体颗粒的介质。电动球阀分为电动法兰球阀、电动夹紧球阀、电焊球阀、电线塞球阀。根据密封形式，又分为软密封电动球阀和硬密封电动球阀。

电动球阀包括浮球阀、固定球阀、轨道球阀、V形球阀、三通球阀、不锈钢球阀、锻钢球阀、灰球阀、硫球阀、三通球阀、气动球阀、电动球阀、千斤顶。TED球阀、焊接球阀、法兰球阀、钢丝口球阀。浮球阀
球阀的球阀是浮动的。在中压的作用下，球体可产生一定的位移，并紧紧压在出口的密封面上，保证出口的密封。浮球阀结构简单，密封性好，但球承受的工作介质载荷全部传递到出口密封圈，因此有必要考虑密封圈材料是否能承受球介质的工作载荷，球在高压下可能偏移。影响。这种结构常用于中低压球阀。
固定球：球阀的球体固定，压缩后不动。固定球阀配有浮动阀座。当施加介质压力时，阀座移动，密封圈紧紧地压在球上，以确保密封。通常，轴承安装在球体的上下轴上，工作扭矩小，适用于高压大直径阀门。为了减小球阀的工作转矩，提高密封的可靠性，形成润滑油膜层，不仅提高了密封性，而且降低了工作转矩、高压和大口径球阀。
球体和阀座密封件由金属材料制成。密封压力很高。介质本身的压力不能满足密封要求。必须施加外力。该阀适用于高温高压介质。弹性球在球体内壁的下端开设弹性槽，并获得弹性。当通道关闭时，用阀杆的楔头打开球，以密封阀座。在转动球体之前松开楔形头，球体恢复到原来的形状，导致球体与阀座之间的小间隙，从而减少密封表面上的摩擦和操作扭矩。
电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动球阀执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
电动球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
